原理：

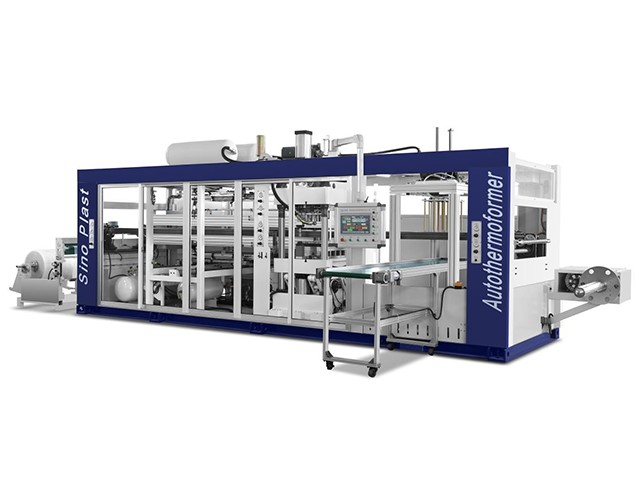

SPC-680全自動伺服四合一塑料熱成型機是利用凸輪的運動來保證生產過程中成型，打孔，裁剪，堆躲四工位。高穩定性和生產的制品品質100%一致可重復性。
功能特色：
由進口伺服和PLC控制成型-打孔-剪裁-堆躲及計數和輸送在一臺機器全自動上完成。生產食品，工業，日用包裝。操作簡單，人工降到最低。
符合國際潮流的工位電動化的控制，電耗最小操作簡單，少污染。
凸輪驅動成型和剪裁保證剪裁和成型的100%的可重復精度和控制簡單 伺服送片保證送片的精確。
正負壓共同成型 堆跺采用下堆垛方式 在觸摸屏上操做機器各項功能，操作簡便。 中心自動潤滑油系統。
凸輪機械節構維護簡單省時。
整機機械和電氣部件均采用進口品牌保證機械運行的穩定性
側面換模簡單方便
激光刀模裁剪刀口制做成本低周期短，1-2天就可以完成
怎樣工作？
機器配置
|
成型工位 |
伺服電機7.5KW |
|
打孔工位 |
私服電機7.5KW |
|
沖切工位 |
伺服驅動11KW |
|
送片 |
伺服馬達驅動 |
|
整理計數工位 |
伺服馬達驅動0.75KW |
|
工位支撐結構 |
4導柱 |
|
上下烘道加熱區 |
上8*8，下7*8 |
|
烘道移動方式 |
左右 |
|
鏈軌冷卻方式 |
鋁制夾心水冷 |
|
潤滑加油方式 |
中心自動潤滑加油 |
|
控制方式 |
PLC和觸摸屏控制 |
|
凸輪位置控制 |
編碼器控制 |
主要技術參數：
|
最大成型面積 |
680x420mm |
|
下成型深度 |
100 mm |
|
上成型深度 |
50mm |
|
可用片材 |
PP PET PS PVC等 |
|
片材寬度 |
700 mm |
|
可用片材厚度 |
0.15-1.5 mm |
|
片材最大卷直徑 |
900mm |
|
生產速度 |
15-25次/分 |
|
電壓 |
3-N AC380V±15V |
|
上下烘道加熱最大功率 |
90 Kw |
|
氣壓 |
0.7Mpa |
|
外形尺寸 |
10m*2.2m*2.4(L*W*H) |
